原理圖
糾偏精度：±5mm
工作電壓：24VDC、380VAC
糾偏范圍：最大500mm
材料最大張力：1000N
最大幅寬：3600mm（每100mm一檔）
環境溫度：0℃～＋60℃
防護等級：IP54

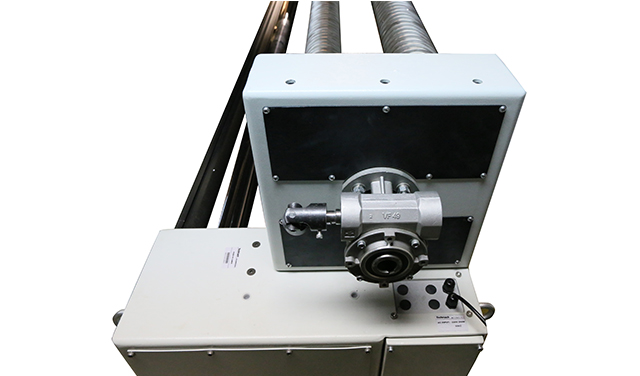

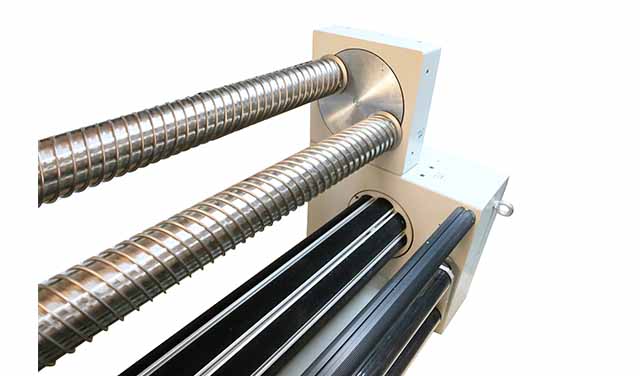

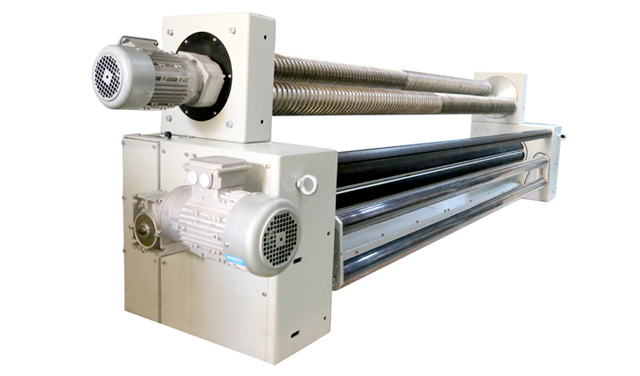

板條式糾偏導正(SGS10系列)
SGS10系列板條式糾偏導正系統廣泛應用于針織布、梭織布、經編布等各種紡織品的生產過程中，起到糾偏導正布料的功能，該系統具有精度高、穩定性好、緯斜產生少等優點。
SGS10系列板條式糾偏導正系統是由糾偏控制器、寬幅紅外線傳感器、全幅式板條、同步電機及驅動器組成的一個閉環的控制系統，實現對布料的實時糾偏導正。此款糾偏導正系統采用了全幅式板條，使得板條和布料的接觸面增大，確保系統能高效率的糾偏；同時每根板條之間又有足夠的間隙，這樣就確保機器在高速運行中，既能高效率糾偏不損傷材料，又可以最大限度的減少緯斜的產生。
